Heavydrive simulează diverse situații de montaj pentru imensul șantier de pe Aeroportul Frankfurt
Testarea pe scară largă a proiectului de construcție la Terminalul 3
În partea de Sud a Aeroportului Frankfurt ia naștere unul dintre cele mai mari proiecte de infrastructură din Europa, Terminalul 3.
Experții în montare de la Heavydrive sunt implicați în construcția terminalului 3, cu echipamentul lor special. Pentru a asigura o intervenție eficientă și fără probleme, compania bavareză a organizat o operațiune de testare pe o durată de patru zile la Klagenfurt.7

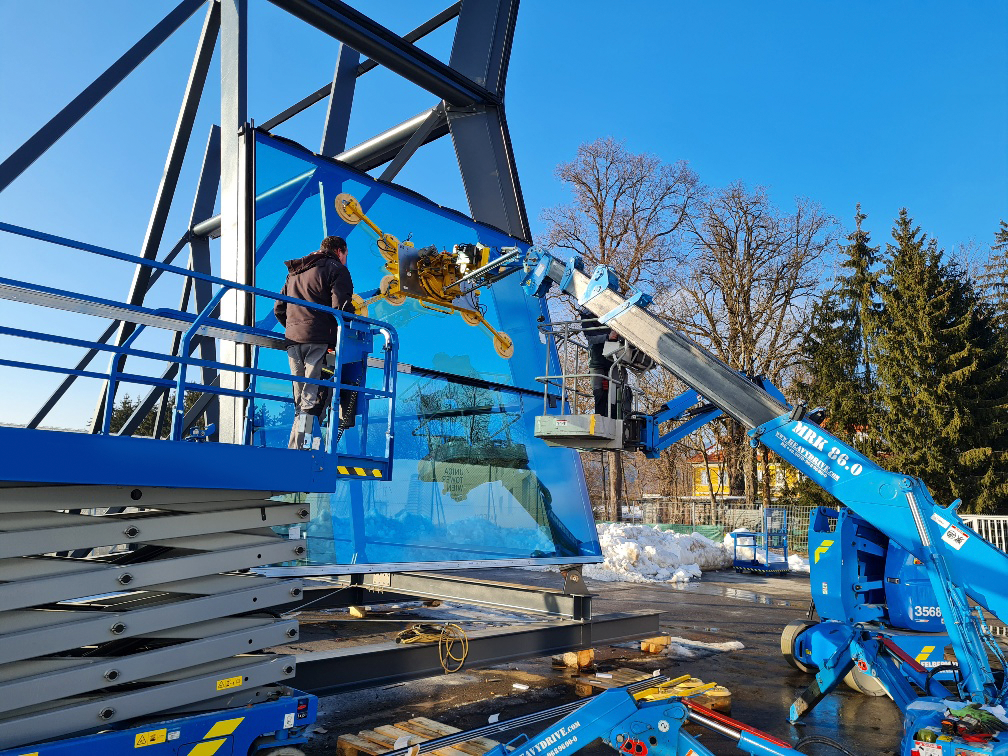

Macaraua de montaj MRK 86.0 a fost folosită ca machetă în combinație cu manipulatorul suspendat VSGU 800 K. Manipulatorul este controlat prin telecomandă radio și plasează panourile de sticlă în orice poziție, cu precizie milimetrică.
Simularea a trei situații de șantier:
În primul rând, vitrarea sub cornișă, în spațiu restrâns. În acest scop, operatorul a plasat un panou de sticlă de 800 kg, cu o înclinare exterioară de cinci grade, deasupra capului.

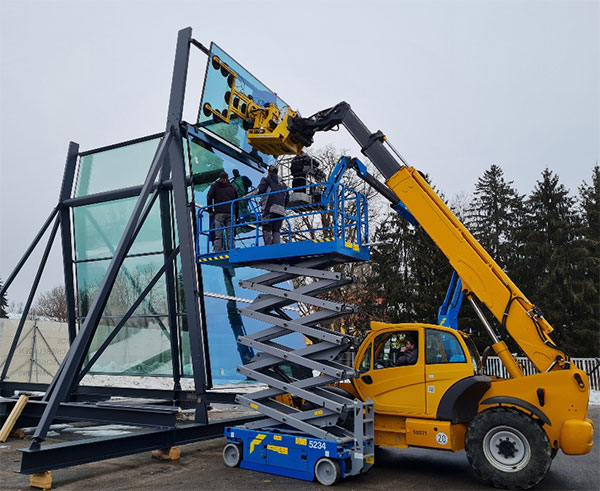

Manipulatorul de stivuitoare cu 7 axe a fost, de asemenea, utilizat pentru a testa montarea panourilor cu o dimensiune de 6 x 2 metri pe fațada principală, cu elementele de sticlă de 800 kg înclinate spre exterior și plasate sub copertină În cele din urmă, montatorii au simulat montarea panourilor cu o înclinare internă de 9,5 de grade și o înclinare externă ulterioară de cinci grade pentru două zone.
Drepturi imagine: Heavydrive.com
Provocarea:
Au fost simulate trei situații diferite de construcție pentru a permite o derulare neproblematică și la timp a lucrărilor de montare:
- vitrare sub cornișă într-un spațiu restrâns
- montarea elementelor de sticlă de 6 x 2 m, cu o greutate de 800 kg, înclinate sub copertină
- montarea panourilor de sticlă ondulate cu o înclinare interioară de 9,5° și o înclinare exterioară ulterioară de 5°.
Soluția:
Manipulatorul suspendat VSGU 800 K a fost utilizat împreună cu macaraua de asamblare MRK 86.0, precum și cu manipulatorul cu stivuitor cu 7 axe și cu echipamentul de montare a sticlei GMG 1000.
Toate echipamentele se coordonează în mod optim între ele și funcționează cu precizie împreună.
Drepturi de imagine: Heavydrive.com

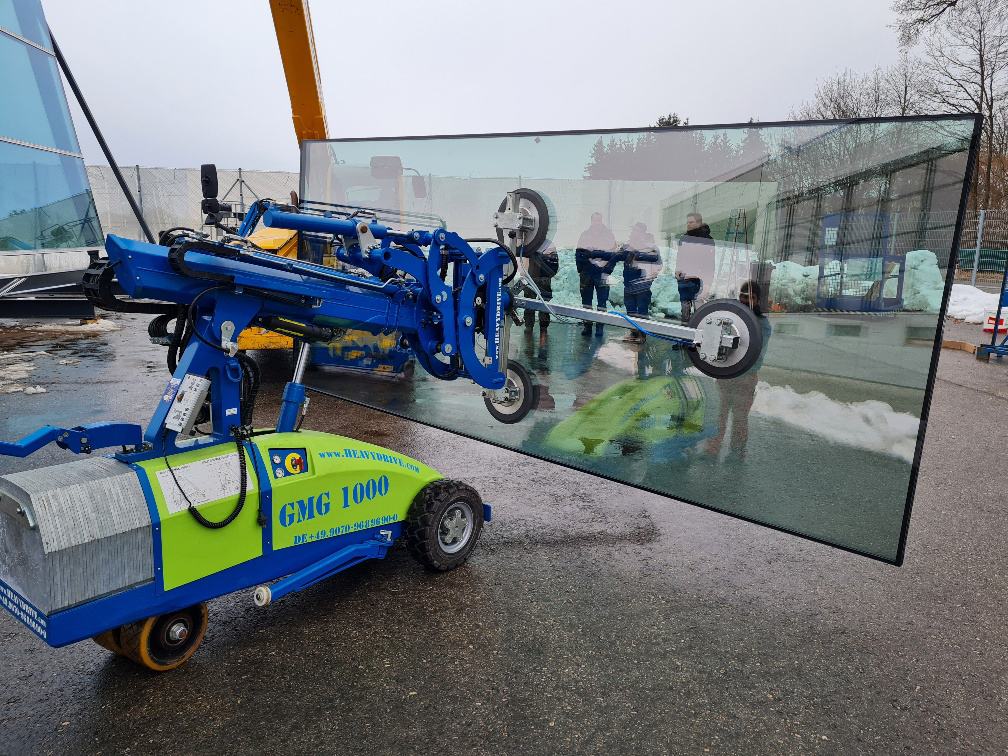

Echipamentul de montare a sticlei GMG 1000 a fost utilizat pentru transportul elementelor de sticlă de 800 kg. Aceasta înseamnă că panourile cu o greutate de până la 1000 kg pot fi transportate în siguranță de către doar un singur montator, chiar și în spații restrânse sau prin pasaje înguste, în interior și în exterior.
„Planificarea precisă în prealabil este esențială, în special pentru proiectele de mare anvergură. Incidentele duc la întârzieri pentru întregul proiect de construcție și duc la apariția de costuri suplimentare”, explică directorul general al Heavydrive, Günter Übelacker. Soluția planificată de montaj Heavydrive și-a dovedit valoarea în timpul configurării complexe de testare pentru proiectul de construcție de la Terminalul 3 din Frankfurt am Main. Panourile de sticlă au fost aplicate cu precizie, instalația fiind controlată de un singur operator prin telecomandă radio.
Drepturi imagine: Heavydrive.com
