Intervenția complicată de la 320 South Canal Street Tower din Chicago
În Chicago, se construiește un nou turn modern de birouri, cu o înălțime de peste 200 de metri. Heavydrive
a dezvoltat o soluție special adaptată pentru montarea complicată a panourilor în subsolurile turnului 320 South Canal Street Tower. Panourile de sticlă cu o greutate de până la 3.175 kg au trebuit să fie plasate în spatele coloanelor, sub o cornișă adâncă. Centrul panourilor se afla în spatele coloanelor în formă de V. Aceasta a fost o provocare care nu a putut fi depășită cu echipamentele utilizate în mod obișnuit pe piața internațională.
Cu ani de experiență în manipularea greutăților mari sub consolă, Heavydrive a modificat o instalație de montare a sticlei existentă la VSGB 3500 K MH. Cu această instalație nou dezvoltată, cu o capacitate de încărcare de 3.500 kg, toate elementele de sticlă au putut fi plasate cu ușurință în spatele coloanelor. Pentru a nu lăsa urme sucțiune pe panourile acoperite cu straturi speciale, s-au utilizat și ventuze speciale.
Provocarea:

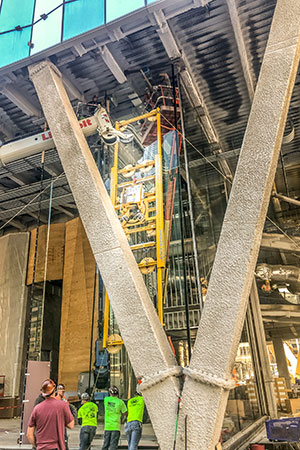

Panourile de sticlă cu o greutate de peste 3000 kg au trebuit aplicate în spatele coloanelor în formă de V, sub o cornișă adâncă.
Deoarece centrul panourilor de sticlă se afla direct în spatele coloanelor, această provocare nu a putut fi realizată cu echipamentele standard.
Soluția:

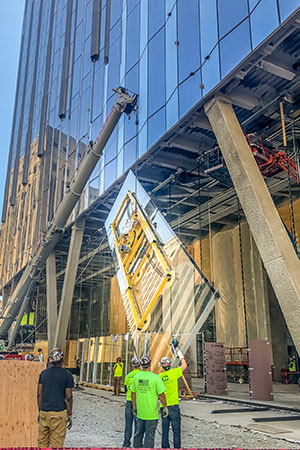

O instalație de montare a sticlei bazată pe VSGB 3500 K MH, modificată de Heavydrive. Această instalație nou dezvoltată, cu o capacitate de încărcare de 3.500 kg, a reușit să aducă panoul de sticlă din spatele coloanei în unghi și să-l aplice cu precizie.

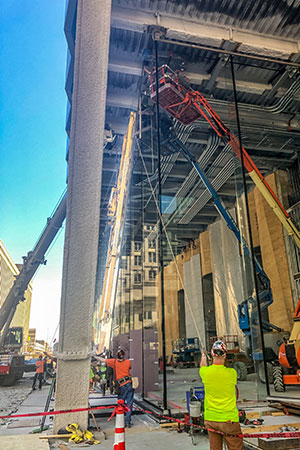

În spatele fațadei principale, au fost planificate aripioare suplimentare de sticlă pentru a stabiliza ferestrele împotriva rafalelor de vânt puternice din Chicago. VSG 1200 KL 9 MH a fost folosit pentru a monta aceste elemente de sticlă de 1.200 kg cu o înălțime de doisprezece metri și o lățime de 56 de centimetri. Instalația Heavydrive are o lungime de sucțiune de 9,2 metri și o capacitate portantă de 1.200 kg.
Ambele instalații de sucțiune sunt operate prin telecomandă radio. Acest lucru permite echipei de montare să rotească în siguranță panoul la 360 de grade de la distanță și să îl plaseze la un unghi sub 90 de grade. Detașarea instalației de la panou după montare este, de asemenea, ușoară prin intermediul comenzii radio. Prin urmare, nu sunt necesare mijloace auxiliare suplimentare, cum ar fi schelele sau platformele de ridicare. Sistemul testat cu 4 circuite oferă montatorilor, siguranță maximă, astfel încât sarcina nu trebuie asigurată cu chingi de tensionare suplimentare.
Turnul din 320 South Canal Street a fost dezvoltat de biroul de arhitectură Goettsch Partners. Turnul cu 47 de etaje va oferi pe viitor un spațiu pentru birouri cu o suprafață de aproximativ 140.000 de metri pătrați, 400 de locuri de parcare și un parc de 1,5 hectare proiectat de Wolff Landscape Architecture. Clientul Heavydrive a fost compania imobiliară Related Companies din New York.
„Suntem deosebit de încântați că, după ce am colaborat la proiectul New York Hudson Yard Tower din Manhattan în 2019, am fost angajați din nou pentru un obiectiv atât de prestigios”, a declarat directorul general al Heavydrive, Günter Übelacker. „Încercăm întotdeauna să găsim o soluție practică pentru clienții noștri, astfel încât să putem realiza montarea sticlei într-un mod cât mai rapid și mai ușor posibil.” Și în New York ne-am confruntat cu montarea unor panouri de sticlă extrem de grele, acoperite cu un strat special anti-reflectorizant.
Drepturi imagine: Heavydrive.com
