Montaj complicat de panouri de sticlă pe Elbphilharmonie
Heavydrive montează panouri de sticlă panoramice extrem de mari pentru noul simbol al orașului Hamburg

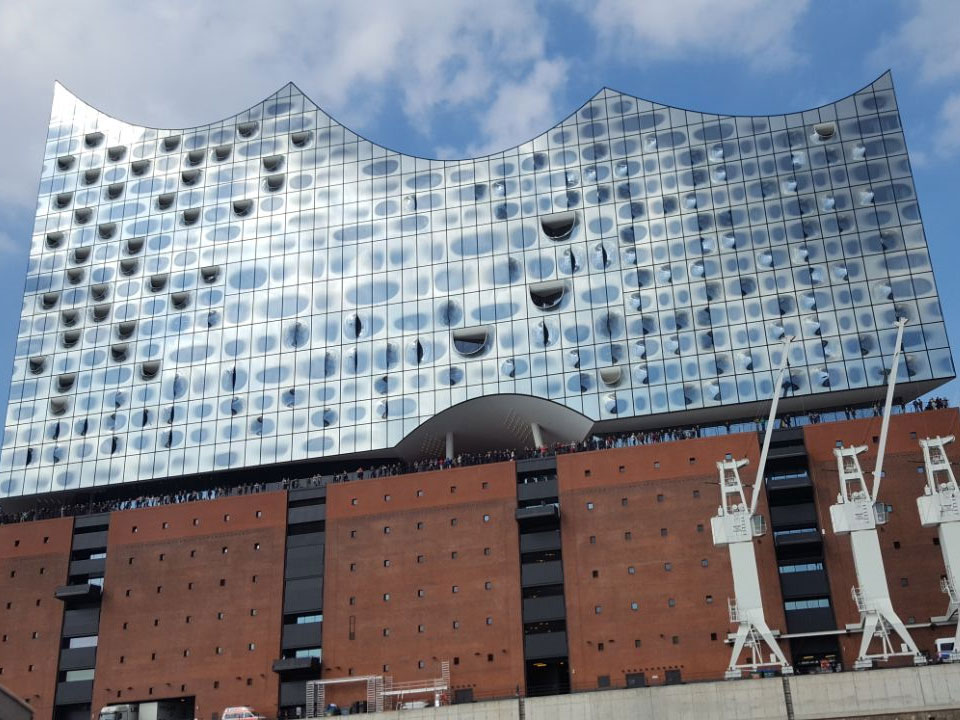

Cu o arhitectură spectaculoasă, potențată de o acustică unică, de la deschiderea sa din 11 ianuarie 2017, Elbphilharmonie din Hamburg a fost un adevărat magnet pentru vizitatorii din întreaga lume.
Echipamentele noastre au fost utilizate pentru montarea de panouri de sticlă panoramice extrem de mari și elemente de sticlă ondulată pe partea dinspre mare.
O vedere unică a portului din Hamburg
Construcția clădirii futuriste avea acest aspect în concepție: panourile de sticlă panoramice ale restaurantului Stoertebeker Beer & Dine sunt destinate să ofere vizitatorilor o vedere unică a portului Hamburg.
În acest scop, panourile de sticlă cu o înălțime de 4680 mm și o lățime de 2980 mm lățime au fost introduse înclinat deasupra a două etaje pe partea mării. Heavydrive GmbH a sprijinit antreprenorul de construcții de ferestre și fațade Rommel cu echipament special pentru montajele complicate ale elementelor de sticlă de 800 kg.
Imagine: Heavydrive.com
Panourile de sticlă supradimensionate au fost ridicate mai întâi deasupra clădirii cu o macara de construcții și instalația de sucțiune vacuumatică VSG 900 KS.

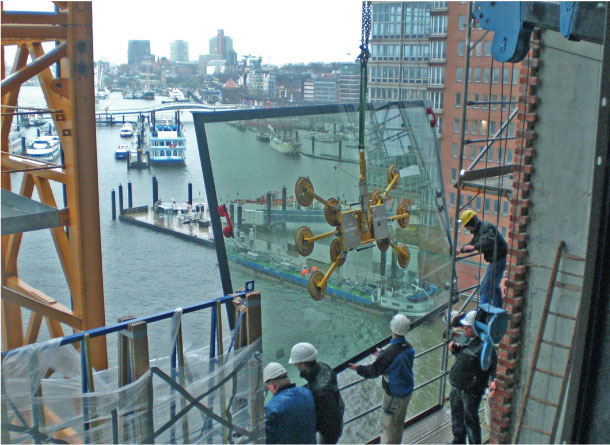

O provocare suplimentară a fost efectul de lotus al panourilor de sticlă. Elementele de sticlă au un strat de acoperire special, care permite scurgerea apei și a murdăriei. Din acest motiv, panourile au o suprafață extrem de lucioasă și nu pot fi aspirate cu echipamente standard. Prin urmare, instalația de sucțiune vacuumatică a fost echipată cu ventuze speciale pentru montajul în siguranță. Deoarece nu exista nici o posibilitate de depunere pe partea mării, elementul de fațadă a fost apoi preluat aproape în aer. Cu mini-macaraua cu șenile MRK 86.0, operatorul a reușit să introducă panoul de sticlă în interiorul clădirii și să-l monteze cu o precizie milimetrică.
Montare complexă de panouri de sticlă ondulate
Nici montarea elementelor de sticlă curbate nu a fost mai puțin complicată. În acest scop, compania Gartner din Gundelfingen a închiriat instalația de sucțiune vacuumatică VSG 1200 KR pentru producerea de panouri de sticlă de format mare cu elemente de feronerie.
Instalația dispune de 48 de ventuze. Acestea se adaptează optim la forma panoului curbat și pot aspira simultan din interior și exterior, respectiv convex, și panouri cu raze de cel puțin 450 mm. În plus, instalația poate roti panoul de sticlă aspirat cu 360 de grade și îl poate pivota în jos la 90 de grade.
Acest lucru facilitează, de asemenea și transportul:
Elementul de sticlă este aspirat orizontal din cutia de transport, este ridicat și după aceea, este pivotat în poziția de montare. Sunt disponibile în parcul de închiriere Heavydrive instalații de sucțiune vacuumatică pentru panouri de sticlă curbate cu o capacitate portantă de 250 până la 5.000 kg. Pentru Elbphilharmonie, cu VSG 1200 KR, fiecare dintre panourile de sticlă ondulate cu o greutate de 1.200 kg a fost transportat în poziție înclinată, prin clădire. Deoarece aceste panouri de sticlă sunt dotate cu un strat fin de acoperire și prezintă efect de lotus, toate elementele au fost aspirate din interior și ridicate în poziție.
Provocarea:
Panourile de sticlă panoramice cu format 2980 x 4680 mm trebuiau introduse înclinat deasupra a două etaje.
Ca urmare a efectului de lotus al panourilor de sticlă, au fost necesare ventuze speciale. Elementele de fațadă au trebuit, de asemenea, să fie preluate aproape din aer.
Panourile curbate concave și convexe trebuiau rotite și pivotate
în jos.
Soluția:
Instalația de sucțiune vacuumatică VSG 900 KS cu macaraua de construcții, preluarea panoului de sticlă cu mini-macaraua cu șenile MRK 86.0
Pentru panourile de sticlă curbate: Instalația de sucțiune vacuumatică VSG 1200 KR cu ventuze speciale

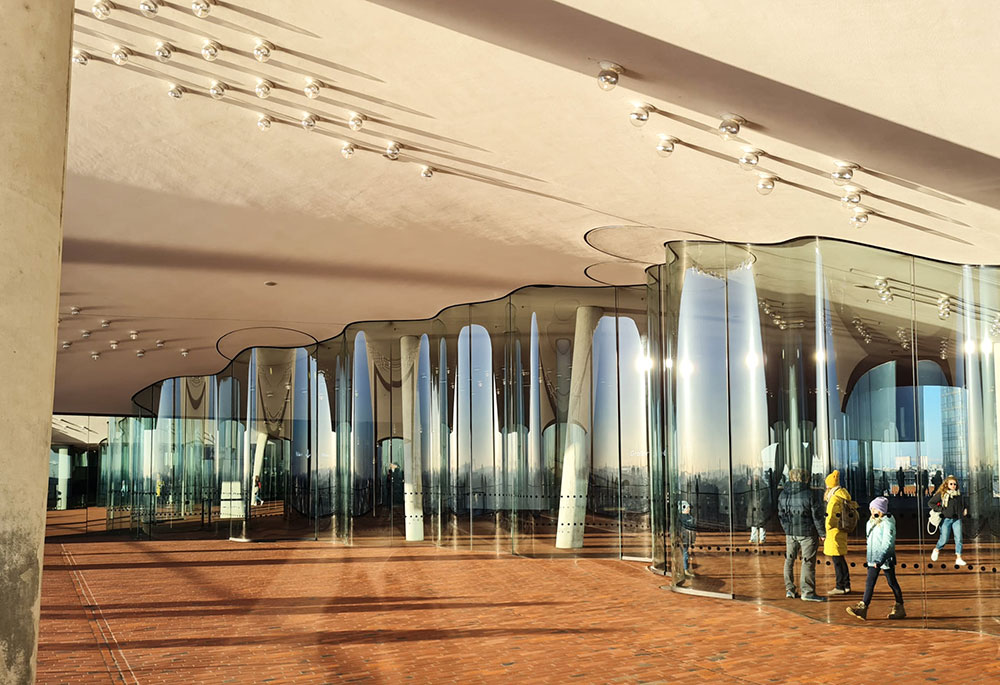

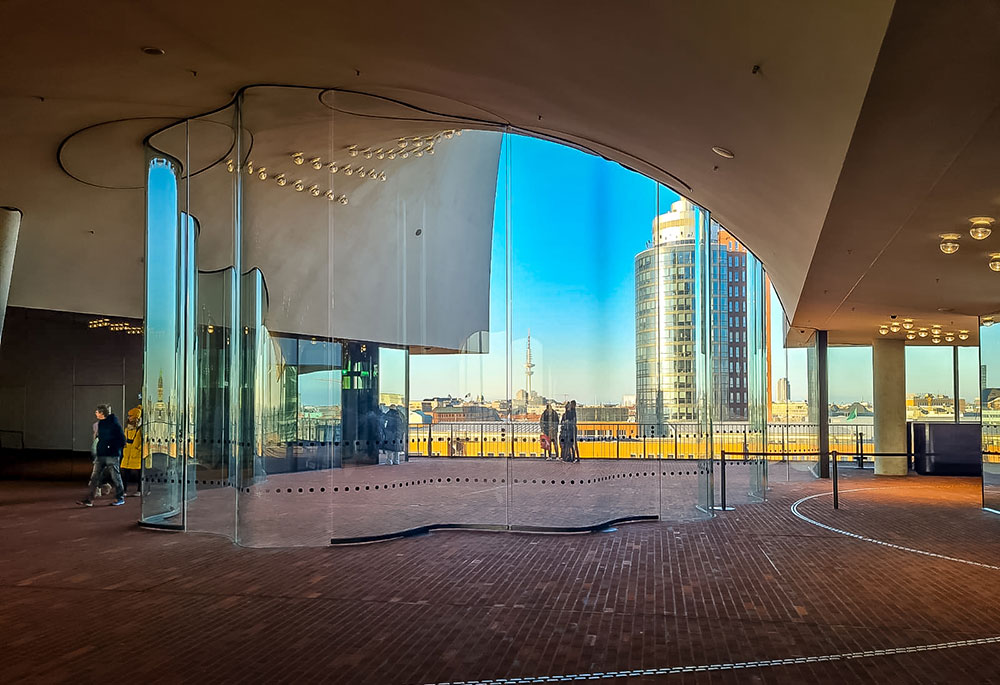

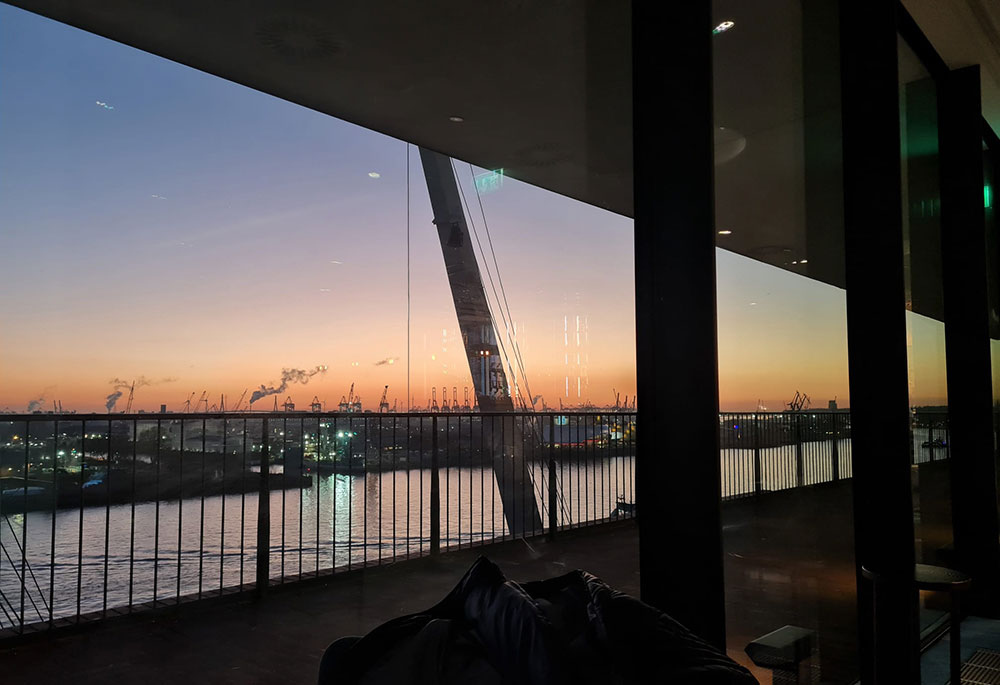

Fațada panoramică complet vitrată a platformei de observare la o vizită ulterioară:
Imagine: Heavydrive.com
